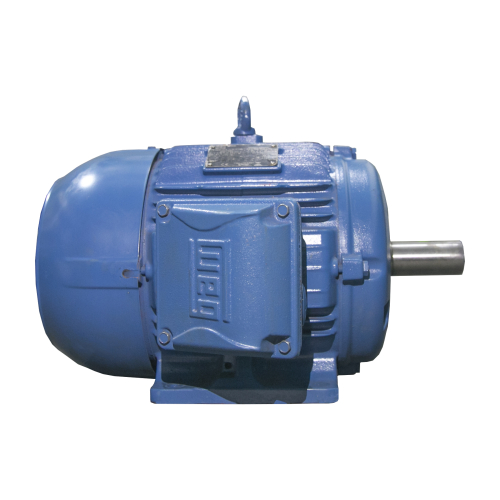

Motor Elétrico 5cv WEG W22 Trifásico 6 Polos 220/380V de Alto Rendimento IP55

Motor Elétrico 5cv WEG W22 Trifásico 6 Polos 220/380V de Alto Rendimento IP55. São motores trifásicos que atendem aos níveis de rendimento especificados pela Portaria N° 553 da Lei de Eficiência Energética. Com carcaça de ferro fundido, flexibilidade de forma construtiva, pés maciços e inteiriços e níveis de ruído e temperatura de operação reduzidos, os motores W22 IR2 são perfeitamente adequados para as mais diversas aplicações industriais. Entregamos para todo Brasil! Confira agora mesmo!

.

DESCRIÇÃO:

• Carcaça: 132S
• Potência: 5 cv
• Frequência: 60 Hz
• Polos: 6
• Rotação nominal: 1200
• Escorregamento: 2,92 %
• Tensão nominal: 220/380 V
• Corrente nominal: 15,1/8,77 A
• Corrente de partida: 95,4/55,2 A
• Ip / In: 6,3
• Corrente a vazio: 8,62/4,99 A
• Conjugado nominal: 30,3 Nm
• Conjugado de partida: 180 %
• Conjugado máximo: 260 %
• Categoria: N
• Classe de isolação: F
• Elevação de Temperatura: 80 K
• Tempo de Rotor Bloqueado: 40 s (quente)
• Fator de serviço: 1,15
• Regime de serviço: S1
• Temperatura Ambiente: -20°C a 40°C
• Altitude: 1000 m
• Proteção: IP55
• Massa aproximada: 61 kg
• Momento de inércia: 0,04920 kgm²
• Nível de ruído: 55 dB(A)

.

W22 – Eficiência e Confiabilidade na Indústria

Alta eficiência e custos de operação reduzidos formam a base para o desenvolvimento a nova linha de motores trifásicos W22. Excelente relação custo-benefício, redução do consumo de energia elétrica, baixos níveis de ruído e fácil manutenção são algumas das características que definem esse novo produto. Um motor que surge antecipando conceitos sobre eficiência energética, desempenho e produtividade.

.

Redução do Custo Operacional

Um produto que opera com alta eficiência, resultando em alta produtividade, gerando máximo benefício para o cliente. Este é o foco da linha W22.

.

Economia de Energia

Durante a vida útil de um motor elétrico, em média, 90% dos custos de operação são referentes ao consumo de energia elétrica, enquanto somente 10% estão relacionados aos custos de aquisição, instalação e manutenção do motor. A nova linha W22 excede os valores de rendimento previstos na norma NBR 7094, resultando em menor consumo de energia elétrica. O motor W22 já atende a nova lei de eficiência energética 10.295/2001, que entrará em vigor a partir de 2009.

.

Durabilidade

O ferro fundido de alta resistência mecânica, utilizado na fabricação dos motores industriais, é produzido pela própria WEG com um alto padrão de qualidade. Associando a qualidade do ferro fundido às vantagens de um design inovador, a linha W22 oferece maior resistência ao impacto e melhor dissipação térmica, assegurando maior durabilidade e confiabilidade em aplicações severas.

.

Inversor de Frequência

A linha W22 adota o exclusivo sistema de isolamento WISE (WEG Insulation System Evolution), desenvolvido pela WEG, que aumenta a resistência do bobinado, permitindo a operação com inversores de frequência até 575 Volts Tensões acima de 575 V, sob consulta. Verificar certificações.

.

Extensão da linha

 A linha W22, oferecendo alta eficiência, redução das intervenções para manutenção e baixo custo de operação, será a base para os futuros desenvolvimentos WEG.

.

 Caixa de ligação

• O aumento do volume interno permite facilidade de manipulação e instalação dos cabos de ligação.
• Grande espaço disponível para instalação de acessórios.
• Permite rotação em estágios de 90º.
• Possibilita acoplamento de caixa auxiliar.
• Possibilita a alteração da forma construtiva
• (B3T, B3D e B3E) / B3D ou B3E para B3T.

.

Anéis de fixação dos mancais

• Estrutura reforçada
• Superfície aletada para melhor dissipação de calor dos mancais.
• Alojamento do rolamento projetado para fora para melhor dissipação do calor.

.

Tampas

• Estrutura reforçada.
• Máxima dissipação de calor dos mancais.

 .

Tampa defletora

• Conceito aerodinâmico.
• Baixo nível de ruído.
• Montagem fácil.
• Melhor distribuição do fluxo de ar pela carcaça.
• Aumento da resistência mecânica da estrutura.

.

Ventilador

• Estrutura reforçada.
• Baixo nível de ruído.
• Maior eficiência do sistema de ventilação.

.

Carcaça

• Alteração na posição da caixa de ligação.
• Máxima dissipação de calor.
• Baixos níveis de vibração.
• Estrutura reforçada.
• Locais específicos para o posicionamento de sensores de vibração.
• Dois olhais de içamento.
• Pés maciços, facilitando o alinhamento e consequente instalação.
• Aletas dimensionadas para evitar o acúmulo de líquidos na parte superior do motor.

.

Novo sistema de ventilação

O projeto do sistema de ventilação da linha W22 proporciona menores níveis de ruído e permite uma melhor distribuição do fluxo de ar sobre o motor, minimizando os pontos quentes na superfície, aumentando a confiabilidade e longevidade do motor. Os novos posicionamentos dos olhais de içamento e da caixa de ligação contribuem para reduzir a dispersão do fluxo de ar.

• Redução da elevação de temperatura nos mancais, resultando em maiores intervalos de lubrificação.
• Baixos níveis de ruído

.

 Caixa de ligação

O aumento do volume interno da caixa de ligação facilita o acesso aos terminais de conexão, garantindo maior facilidade e segurança nas conexões elétricas durante a instalação e a manutenção do motor.

• Versatilidade das formas construtivas – O novo sistema de conexão da caixa de ligação permite fácil alteração da forma construtiva do motor, sem a necessidade de desmontagem do rotor, reduzindo o tempo de alteração e a quantidade de motores em estoque.

.

 Estrutura da Carcaça

O novo projeto da carcaça reduz a dispersão do fluxo de ar e contribui para o aumento da troca térmica entre o motor e o ambiente, resultando em redução de pontos quentes na superfície da carcaça e no aumento do intervalo de lubrificação dos rolamentos.

• Dois olhais: facilidade de manuseio e maior segurança durante a instalação.
• Locais específicos para o posicionamento de sensores de vibração, que facilitam o processo de medição da vibração, inclusive na região traseira do motor.
• Pés maciços facilitam o alinhamento e a instalação.
• Pés inteiriços, como parte integrante da carcaça, aumentam a capacidade de absorção de impacto.

.

W22

Exclusivo sistema de vedação dos mancais aumentam a vida útil do motor em ambientes adversos e facilita a transformação do grau de proteção dos motores em estoque nas filiais e revendas, reduzindo os itens de inventário (partes e peças).

O novo sistema de vedação do motor W22 contribui diretamente para o aumento da vida útil do motor em ambientes adversos.

O grau de proteção IPW55 é padrão. A vedação no eixo é composta por um anel de borracha envolvido por uma proteção metálica, que aumenta a resistência do conjunto e reduz o desgaste.

.

Sistema de Isolamento WISE

As menores temperaturas de operação da linha W22, associado ao sistema exclusivo WISE de isolamento da WEG, garantem uma vida útil mais longa ao motor.

O sistema de isolamento WISE, formado por fios, filmes isolantes, sistema de impregnação e cabos, aumenta a rigidez dielétrica dos enrolamentos do estator, permitindo que o motor possa ser acionado por inversor de frequência sem que picos de tensão danifiquem o seu isolamento.
